【DLA-5】

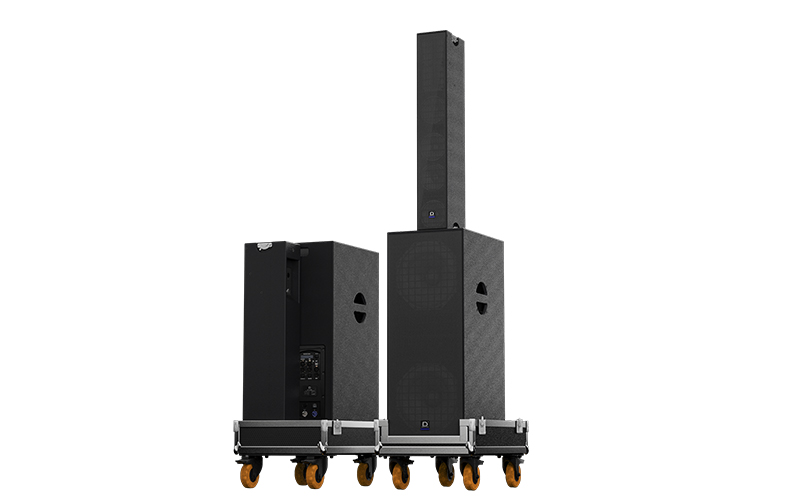

有源音柱套裝

～～～～～～～～～～～～～～～～～～～～～～～～～～

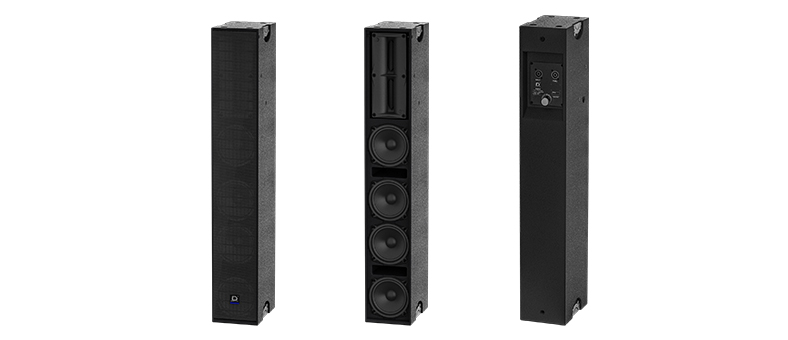

DLA-5

4x5寸線性全頻音柱

技術參數SPECIFICATIONS
音箱型號：DLA-5
單元配置：4x5"（130mm）釹磁低音單元 ，2x1.4"（36mm）高音壓縮驅動器
頻率響應：110Hz-20KHz（±3dB）
靈敏度（1W/1m）：98dB
最大聲壓級：129dB（峰值）
額定功率：300W（AES）
標準阻抗：8Ω
輻射角度（HxV）：130°x20°（手動角度可調-5°）
接線方式：2x Speakon NL4
安裝配件：4x 固定卡扣連接件

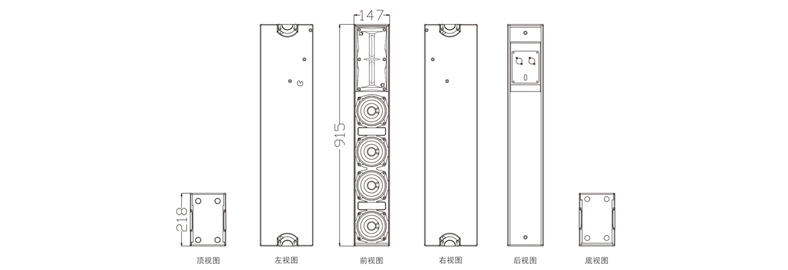

尺寸：147 x 919 x 218（W × H × D）
凈重： 16.5

～～～～～～～～～～～～～～～～～～～～～～～～～～

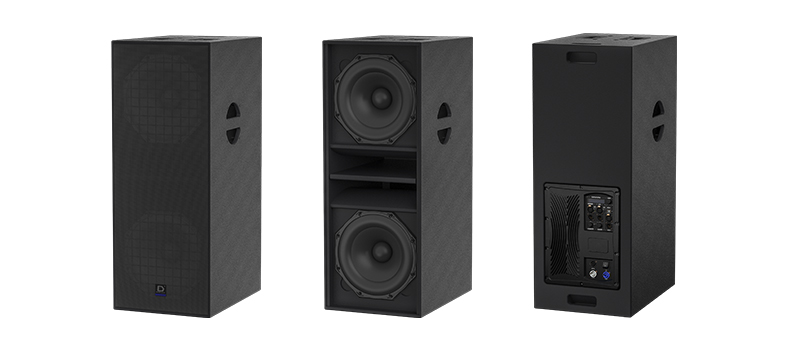

DLA-212SA

2x12寸有源超低頻音箱

技術參數SPECIFICATIONS
音箱型號：DLA-212SA
單元配置：2x12"（300mm）橡膠邊雙磁鋼低音單元
頻率響應：38Hz-200Hz（±3dB）
靈敏度（1W/1m）：96dB
最大聲壓級：131dB（峰值）
額定功率：800W (AES)

功放模塊：1200W+1200W/8Ω兩通道帶DSP功放模塊
標準阻抗：4Ω
安裝配件：2x 固定卡扣連接件

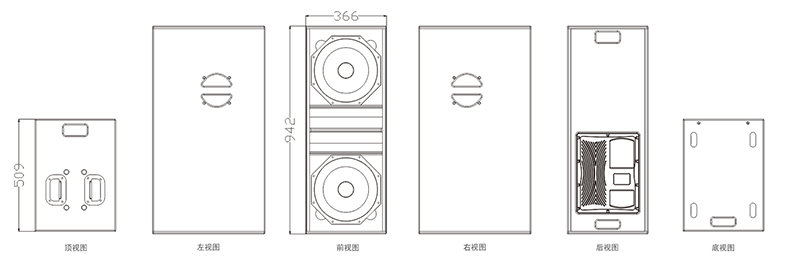

尺寸：366 x 946 x 509（W × H × D）
凈重： 47.1

有源功放模塊參數：
DSP：

96KHz采樣頻率，8段輸入EQ，8段輸出EQ，LIMITER，12,24,48dB/Buterworth，

Basel，Linkwitz-Riley分頻;輸入20ms延時，輸出170ms延時
額定功率(EIAJTHD=1%,1KHZ)：

8歐姆 1200W+1200W
4歐姆 1800W+1800W
THD+N(10%額定功率)<1%
IMD-SMPTE(10%額定功率)<1%
頻率響應：-0.5dB   1dB   20-20KHz
信噪比：>92dB  >95dB(A記權)
電源輸入：220VAC 50/60Hz

模塊面板功能說明：

1、LCD顯示屏：顯示當前預設

2、調用程序旋鈕：1-20預設，按壓確認

3、USB接口：連接計算機軟件的USB接口

4、RS485：IN/LINK

5、XLR卡儂口：IN A/MONO IN

6、XLR卡儂口：IN B

7、低音/全頻音量控制旋鈕
